보일러 배관 내 공기 유입 증상과 자가 진단 기준
난방을 가동했을 때 방바닥에서 물이 꿀렁거리며 흐르는 소리가 들리거나 특정 방만 온기가 돌지 않는 편난방이 발생한다면 배관 내부에 공기가 차 있을 가능성이 높습니다. 보일러 본체에서 가열된 난방수는 배관 내부가 물로 가득 차 있어야 원활하게 압력을 받아 각 방으로 순환합니다. 하지만 배관 내부에 기포나 공기층이 형성되면 난방수의 유속이 급격히 떨어지며 순환 장애를 유발합니다.
에어 제거 작업이 필요한 대표적인 신호는 세 가지입니다. 첫째, 보일러가 작동할 때 분배기나 바닥 배관에서 ‘꾸르륵’ 하는 마찰음이나 기포 소리가 지속적으로 발생하는 경우입니다. 둘째, 보일러 온도를 높여도 분배기 공급관은 뜨겁지만 환수관이 장시간 차갑게 유지되는 방이 존재하는 경우입니다. 셋째, 순환 불량으로 인해 보일러 내부 수온이 급격히 상승하여 보일러가 연소를 짧게 반복하다 멈추는 현상이 나타날 때입니다. 이러한 증상이 확인되면 분배기 에어 빼기 작업을 통해 배관 내부 공기를 제거해야 합니다.

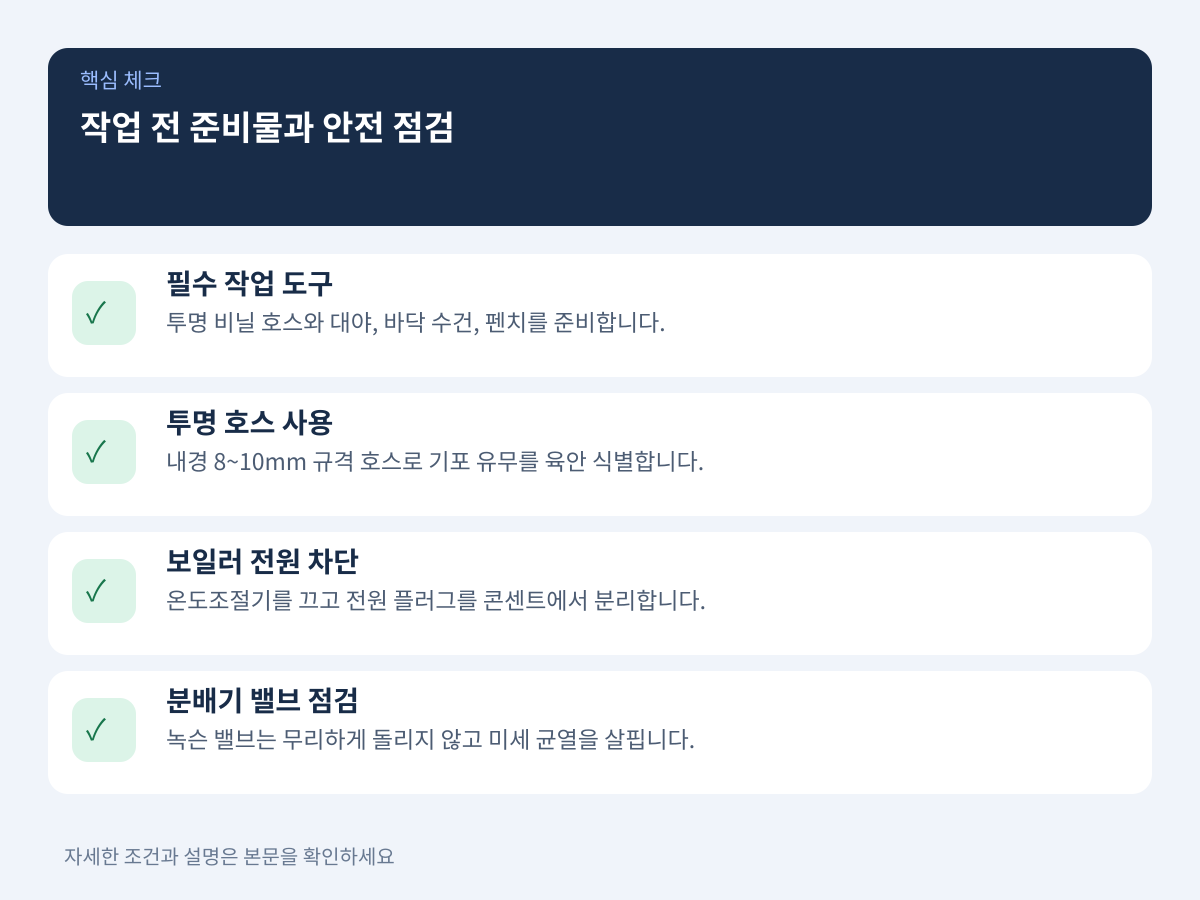

작업 전 필수 준비물과 안전 차단 점검
에어 빼기 작업 전에는 누수 사고를 방지하기 위한 준비물을 갖추고 안전 수칙을 지켜야 합니다. 필요한 도구는 분배기 퇴수 밸브(에어 코크) 외경에 밀착되는 투명 비닐 호스(내경 8~10mm 규격), 물을 받아낼 넉넉한 크기의 물받이 대야, 바닥 보호용 마른 수건, 그리고 밸브가 뻑뻑할 경우를 대비한 펜치나 일자드라이버입니다. 투명 호스를 사용해야 배출되는 물속의 공기 방울 유무를 육안으로 식별할 수 있습니다.
작업 시작 전 가장 먼저 수행해야 할 절차는 보일러 실내 온도조절기를 끄고 보일러 본체의 전원 플러그를 콘센트에서 완전히 분리하는 것입니다. 보일러 전원이 켜진 상태에서 순환펌프가 작동하면 배관 내 압력이 불안정해져 공기가 원활하게 빠져나오지 못하고, 작업 도중 난방수가 급격히 줄어 저수위 차단 장치가 작동할 수 있습니다. 아울러 분배기 주변 밸브가 부식되어 녹이 슬어 있다면 무리하게 힘을 주어 돌리지 말고 미세 균열이 없는지 먼저 살펴야 합니다.
린나이·귀뚜라미 분배기 배관 에어 빼기 단계별 절차
린나이와 귀뚜라미 보일러의 분배기 구조는 기본적으로 공급 배관(상단 또는 하단)과 환수 배관으로 나뉘어 있으며, 공기 배출을 위한 퇴수 밸브는 주로 환수 매니폴드 끝단이나 상단 에어 벤트 부근에 위치합니다. 에어를 완벽하게 배출하기 위한 핵심 원칙은 모든 방의 밸브를 한꺼번에 열어두지 않고, 한 번에 한 개 배관 라인씩만 열어 수압을 집중시키는 것입니다.
첫 번째 단계는 싱크대 하부나 베란다에 위치한 분배기의 모든 각 방 난방 밸브(나비 밸브 또는 핸들)를 완전히 잠그는 것입니다. 밸브 손잡이가 배관과 직각을 이루면 닫힌 상태입니다. 그 후 공기를 제거할 첫 번째 방(예: 가장 온기가 돌지 않는 방)의 개별 밸브 1개만 배관과 평행하게 열어 개방합니다.
두 번째 단계는 퇴수 밸브에 준비한 투명 호스를 깊숙이 밀어 넣어 연결하고, 반대쪽 호스 끝을 물받이 대야에 고정합니다. 이후 퇴수 밸브를 시계 반대 방향으로 천천히 열어 난방수를 배출합니다. 초기에는 치익 하는 소리와 함께 거품 섞인 물이 뿜어져 나오거나 불규칙하게 튀는 현상이 발생합니다. 호스를 통해 배출되는 물줄기에서 기포가 사라지고 맑은 물이 끊김 없이 일정하게 흐를 때까지 배출을 유지합니다. 방 하나당 배출 시간은 배관 길이에 따라 보통 2~5분 정도 소요됩니다.
세 번째 단계는 첫 번째 방의 공기 배출이 끝나면 퇴수 밸브를 잠근 뒤, 방금 작업한 방의 개별 밸브를 잠그고 두 번째 방의 개별 밸브를 엽니다. 다시 퇴수 밸브를 열어 같은 방식으로 공기를 제거합니다. 이 과정을 분배기에 연결된 모든 라인에 대해 순차적으로 동일하게 반복합니다. 모든 라인의 작업이 완료되면 마지막으로 닫아두었던 각 방의 개별 밸브를 모두 정상 작동 상태로 다시 열어줍니다.

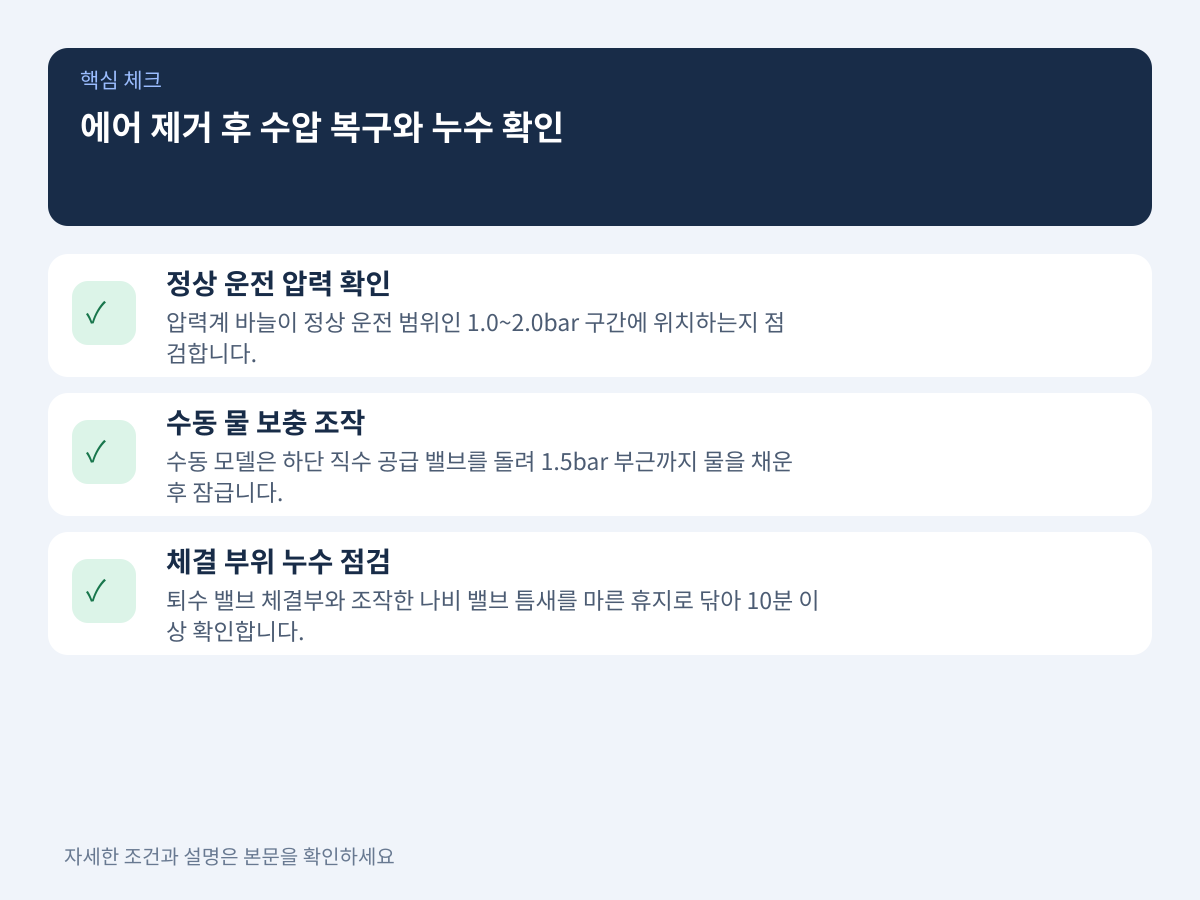

에어 제거 후 수압 복구와 누수 확인 요령
에어 빼기 작업을 마치면 배출된 난방수의 양만큼 보일러 내부 압력이 낮아집니다. 귀뚜라미나 린나이 보일러 본체 전면에 압력계가 부착된 모델의 경우, 바늘이 정상 운전 범위인 1.0~2.0bar(또는 녹색 안전 구간)에 위치하는지 확인해야 합니다. 만약 배출량이 많아 압력이 0.5bar 이하로 떨어지면 보일러 재가동 시 저수위 에러코드(린나이 17번, 귀뚜라미 95번 또는 98번 등 제조사별 지정 코드)가 점등될 수 있습니다.
최신 보일러는 직수 라인이 연결되어 있어 전원 플러그를 꽂으면 자동으로 급수가 이루어지며 압력이 회복되는 자동 물 보충 방식이 대부분입니다. 그러나 수동 물 보충 방식 모델이라면 보일러 하단에 위치한 직수 공급 밸브(물 보충 손잡이)를 반시계 방향으로 돌려 압력계 바늘이 1.5bar 부근에 도달할 때까지 물을 채운 뒤 다시 견고하게 잠가야 합니다. 작업 완료 후에는 퇴수 밸브 체결 부위와 조작했던 개별 나비 밸브 패킹 틈새에서 미세한 물방울이 맺히거나 떨어지지 않는지 마른 휴지로 닦아 10분 이상 누수 여부를 면밀히 확인해야 합니다.
셀프 조치 후에도 난방이 안 될 때 의심해야 할 부품 점검법
배관 에어를 정상적으로 배출하고 물 보충까지 마쳤음에도 방바닥이 여전히 차갑거나 특정 방의 난방 불량이 지속된다면 배관 내 공기 문제가 아닌 기계적 부품의 고장일 가능성을 열어두어야 합니다. 가장 흔한 원인은 온수와 난방수의 흐름 방향을 전환해 주는 삼방밸브(3-way valve)의 고착입니다. 온수는 정상적으로 나오지만 난방 가동 시 분배기로 온수가 전혀 공급되지 않는다면 삼방밸브 내부 모터나 패킹 파손을 의심할 수 있습니다.
또한 보일러 내부 순환모터(순환펌프)의 기동 콘덴서 불량이나 임펠러 고착으로 인해 물리적인 난방수 압송이 이루어지지 않는 경우도 있습니다. 분배기 측면에서는 각 방 온도조절기와 연동된 전동 구동기가 고장 나 밸브 제어 신호를 받았음에도 실제 인서트 핀을 밀어 올려주지 못해 유로가 차단되어 있을 수 있습니다. 공기 배출 후에도 순환 배관의 온도 변화가 전혀 없다면 무리한 셀프 분해를 중단하고 제조사 공식 AS 센터를 통해 부품 점검 및 정밀 진단을 받는 것이 안전합니다.
